2022年5月30日星期一

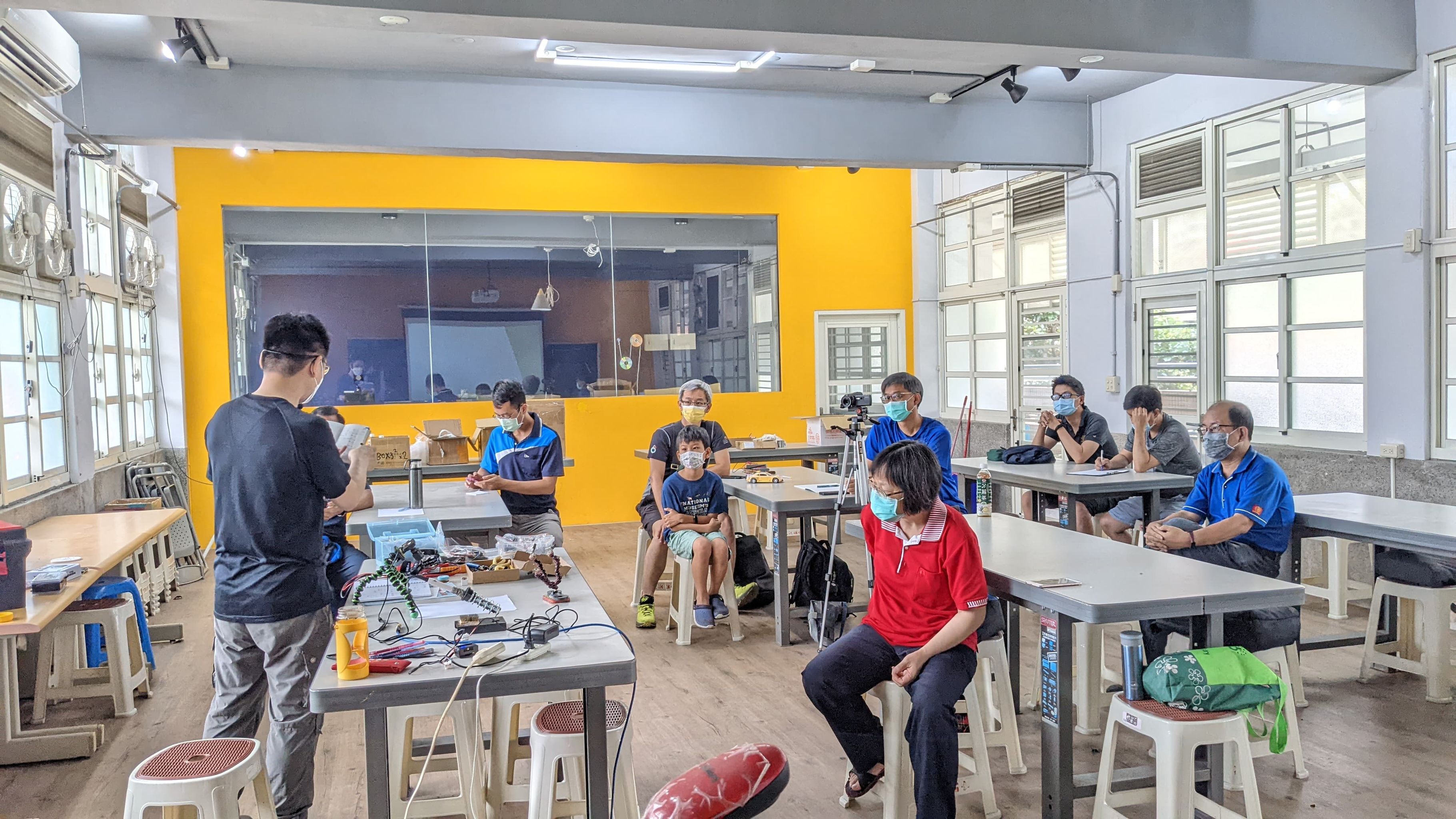

屏東分院培訓班2

測試電源做好之後就要開始進入維修的經驗談了

維修和更換是不一樣的

現在的家電越來越走向模組化

也就是將每個大元件高度集成之後再組合起來

當需要維修時就更換某個模組

汽車維修是最明顯的例子

壞掉就換，沒師父在"修"的

但我們不可能用更換整個板子(模組)的角度來維修玩具

一方面不可能有一模一樣的板子

另一方面，如果只是更換

那就不叫"修"玩具了

我們希望可以儘量保留所有原始的零件

但某些小零件直接替換當然也是可以的

總不可能為了換一條電線先去挖銅礦吧~~

先了解這些常用零件的特性才能發揮最大的效益

因為我們不可能買齊所有的零件

因此"通用"是很重要的

滑動開關，3P，6P的不同

船型開關、帶燈開關、輕觸開關、單鍵鎖定開關

都有它適用的地方

甚至可以反向從開關的接法查出電路的配線邏輯(走向)

剛好這個費雪的玩具就利用6P滑動開關配線

透過反向工程就可以大概知道配線的方法了

還有電池盒的運用、電池的種類和選擇方法、電池彈片的維修技巧等

最後也分享了焊接的技巧和一些好用的小工具

看到大家整個下午埋首在練習

超級有成就感的啦~~

感謝彥文的張羅

銘照的技術指導

還有美菊提供了許多玩具讓大家練習

有這些夥伴真好~~

2022年5月27日星期五

https://www.facebook.com/groups/SEP.tw/posts/1776233149374645/?__cft__[0]=AZUwFBeUO72Z_BVOcMe5x-3fb4yBRxDSGXXm9SBF3aI61NG4Utpp0WnwIiOjQy9ZDVRW-1Y5XLEaomzJdbG5ENRfa9oIGRqZJ2lHW5Z_Ovu_H0yYIYIyWMhduWHTA4I4RrguYqR1lUHhqqgDEsvlkIyse0pIJhbVpWOOkhDfjCUMYoUsM_FL9R-Fz4Uk_WDJAak&__tn__=%2CO%2CP-R

很幸運可以參與『110學年度鳳山科技中心科技領域教師增能研習-科技動手做-玩具醫生』及『2022玩具醫生屏東分院醫生培訓班』（5/14、5/29、6/11三天）

在研習課程中，印象深刻的是宣安老師以中醫師的【望、聞、問、切】來與玩具醫生的診察做比較～

中醫師之【望、聞、問、切】合稱四診

【望】：指觀氣色。

觀察病人的發育情況、面色、舌苔、表情等。

【聞】：指聽聲息和嗅氣味。

聽病人的説話聲音、咳嗽、喘息，並且嗅出病人的口臭、體臭等氣味。

【問】：指詢問症狀。

詢問病人自己所感到的症狀，以前所患過的病等。

【切】：指摸脈象。

用手診脈或按腹部有沒有痞塊。

以上摘錄於https://baike.baidu.hk/....../%E6%9C%9B%E8%81....../1270807

玩具醫生之【望、聞、問、切】

【望】：看看玩具外觀的完整性

【聞】：聽聽看玩具運作時的聲音、聞聞看玩具運作時的氣味

【問】：詢問玩具擁有者之前玩具正常時的狀態以及目前狀態的差別

【切】：用電表或其他儀器檢測

玩具主要分為兩大類：『電路型』玩具及『機械型』玩具

以下是這兩節課程維修『電路型』玩具的心得：

1. 觀察玩具外觀有無明顯破損

2. 查看玩具所使用的電源電壓

3. 實際通電看看玩具動作狀態

4. 拆解玩具，選用適當的手工具並將拆解後的螺絲收好

5. 必要時拍照（個人強烈建議要拍照），確認螺絲的位置，以免之後無法組合玩具

6. 將玩具分為各個維修的小單元，部分單元通電檢測是否運作正常

7. 再將維修的小單元逐一檢修

8. 確定是否可完修

9. 組裝回玩具的原貌

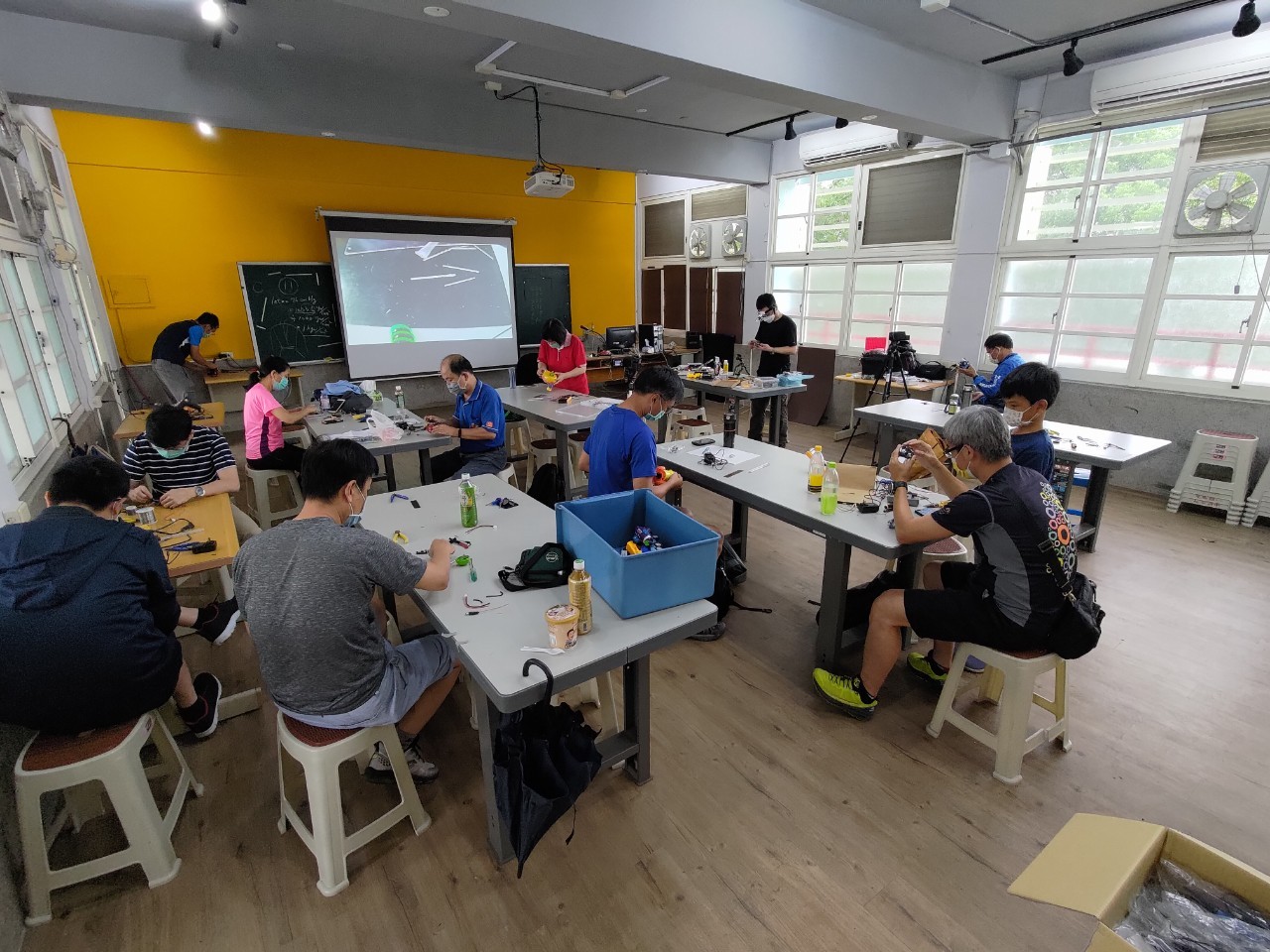

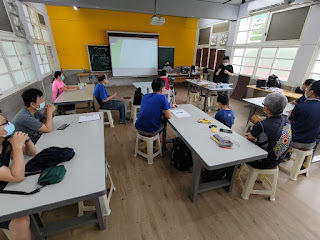

111/5/14第一次培訓班課程宣安老師介紹～

1.不同電源種類的特性與適用時機

2.實作可調式電源供應器

3.維修示範（有學員帶孩子的問題遙控車來，老師示範維修）

自己先練習維修一台『蝸牛小車』，通上4.5V電壓後，有燈光及聲音但輪子無動作，拆開後，首先發現部分LED燈的線脫落（銲接即可），小馬達個別通電測試，有抖動但無運轉，手撥動轉子後再送電就ＯＫ了（有撿到槍的港覺）。

下課後再隨手拿了一台小車回去練功夫，通上4.5V電壓後，竟然毫無問題（真的撿到槍），但還是把它拆開看看（宣安老師說沒問題就拆開後再組裝看看）。真的！有拆，經驗值就提升了～玩具車的電線都比較細，要注意容易斷；玩具的卡榫要小心，不要硬拆，觀察後再拆，否則也很容易斷裂。期待後續的課程～～～

美菊老師的經驗分享

轉貼

https://www.facebook.com/groups/SEP.tw/posts/1775734022757891/?__cft__[0]=AZUC_1SJ1mLrqwTw5csQFe_lzz6scNOFJuso98aF3Z_T5tKmEmcWQDN7rsJBuvYdxVva7j8TdC6RH9KUUiLTyWb2cjMVyfzIJd8mEPCysrSSs3vDyODIZIJobPiTFJaStnNPffeNBrn2T3XUoRiai6Wf9JR87jYg1YFLzkqvHItQo6vUpP12_eeQKVbTkrLd3dg&__tn__=%2CO%2CP-R

從小就喜歡拆東西，但常常拆完就裝不回去了，所以特別參加玩具醫生課程，希望可以增進自己的功力。

說明會那天帶了一到手就不能用的電蚊拍，拆開後發現是電池壞了，因為沒有同型號的蓄電池，確認電壓沒問題後外接一個18650電池盒就搞定了。

後來第一次的玩具醫生課程，拿到一台電子秤練習，發現只是電池座生鏽，把它磨一磨接上去也搞定。

這兩次剛好都撿到槍，很好處理，回家特地募集了一些玩具，想試試功力，拆了一兩個之後才發現自己還是沒甚麼長進，還需要多學習。

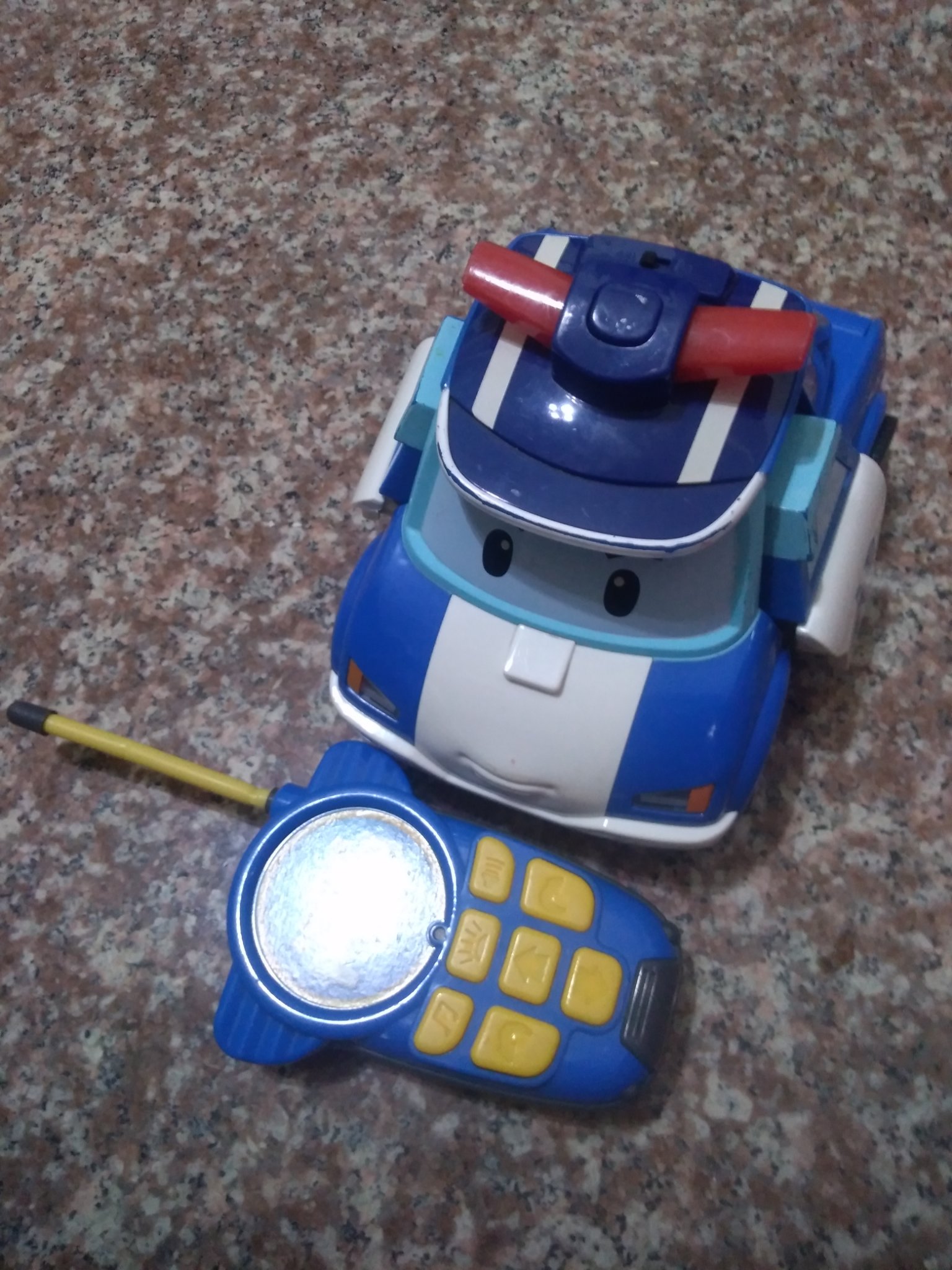

第一個拆的是遙控變形機器人車，先拆遙控器，線路有斷線，以為接回去就可以了，卻發現還是無法控制汽車，再把汽車拿來檢查，電池盒的設計無法直接用老師教我們做的電源供應器檢測，只好拆新電池測試，依舊一動不動，看了一下車子的結構，不知道從何下手，只好等第二次課程再請老師指導了。

第二個下手的玩具是用手拍會發聲的樂器，底下的彈簧好幾個都不見了，天真的以為拿鐵絲捲一捲取代就行，結果彈性很差，拍沒幾次彈簧就扁掉了，拿了自動原子筆的彈簧改造，結果很難彎，還刺傷了自己，後來量了一下規格，上網找，還真的可以找到類似的，想想宣安手邊的機絲頭和零件那麼多，不是沒有原因的。

聽了宣安幾次的課，覺得電真的是我的最大罩門，年紀大了，腦筋常常轉不過來，但宣安說修玩具熟能生巧，所以我會繼續努力拆玩具練功，希望有一天真的可以出師。
